靶式流量开关管道流量检测控制工程用测量仪表_供应产品

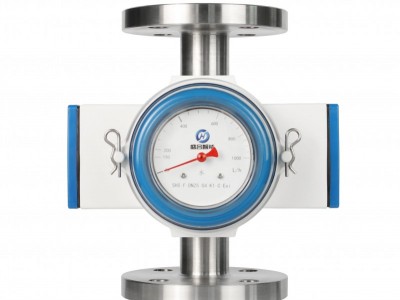

点击图片查看原图

SHS流量开关采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。
法兰水平正

主要特点：

·流线型结构设计、坚固耐用

·磁耦合测量系统

·垂直、水平方向安装任意，法兰或螺纹连接

·多种材料可选

·测量量程广

·清晰的流量显示刻度、读取方便，旋转指针

·1或2个流量限位开关点，量程内任意设置

仪表型号		SHS1	SHS2	SHS3
连接形式	螺纹连接	3/4"～2-1/2"	-	-
	法兰连接	-	DN15-DN65 (1/2"～2-1/2")	DN80-DN200 (3"～8")
测量范围（m³/h）		0.02-30		10-150
*操作压力	螺纹连接	4.0Mpa	-	-
	法兰连接	-	4.0Mpa	1.6Mpa
仪表材料	表体	304/316L
	外壳	塑料
流体方向	垂直方向H 水平方向V
介质温度℃	标准型	≤120
介质粘度mpa.s	标准型	≤30
开关重复性		±2.5%
测量精度		±8%，±12%
报警开关	K1	1个NC或1个NO触电（双稳态）
	K2	2个NC或2个NO触电（双稳态）
	KV1	1个放大继电器的开关触点（双稳态）
	KV2	2个放大继电器的开关触点（双稳态）
触点功率	K1 K2	*10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
	KV1 KV2	*1200W，可采用24VDC或220VAC供电）
放大继电器	供电	220VAC,24VDC
防护等级		IP65
